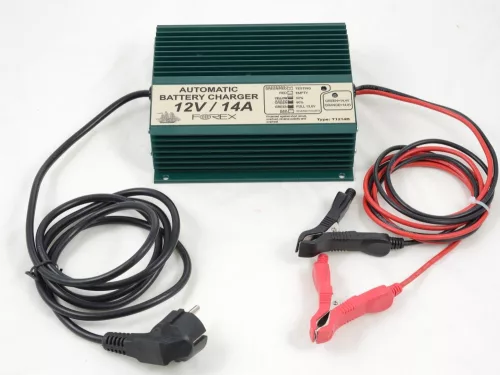

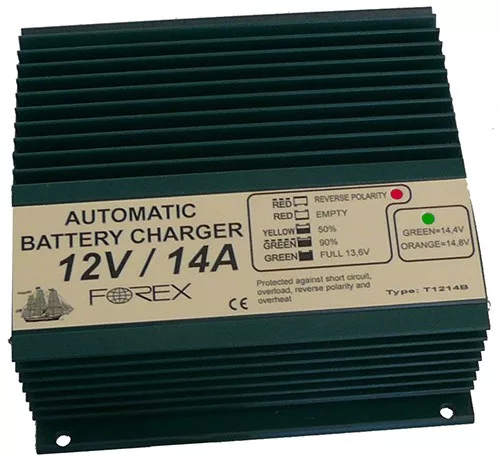

Batterieladegerät
Das Ladegerät eignet sich zum speziellen Laden von 12V, 20-230Ah Batterien.
Das Gerät ist elektronisch kurzgeschlossen, Funken- und Überstromschutz.
Die besondere Eigenschaft stellt sicher, dass die im Haar installierten Batterien vollständig geladen sind, wodurch eine Überladung vermieden wird, auch wenn Verbraucher während des Ladevorgangs in Betrieb sind (Pumpe, Kühlschrank usw.).
Allgemeine Eigenschaften und Funktionsprinzip:
- Die Ladekennlinie wird durch den Strom geteilt, entsprechend dem Funktionsdiagramm: 14-7-3,5-1,8-1A
- Die Ladespannung ist einstellbar:
Sie können einstellen Stellen Sie die Ladespannung je nach Batterietyp wie folgt ein: oder Um den eingestellten Wert zu ändern: (Flüssigkeits- oder GEL-Batterie 14,4 V; AGM-Batterie (geladen) 14,8 V).
Schließen Sie bei ausgeschaltetem Ladegerät die Clips am Ende des Ladekabels und verbinden Sie dann den Stift/Stift an das Stromnetz anschließen.< br />Dann blinken beide LEDs.
Warten Sie, bis die rote LED, die den Ladezustand anzeigt, 5 Mal blinkt, und trennen Sie dann während der 6-7-8 Blinkvorgänge die Klemmen, um die maximale Spannung umzuschalten. Bei 14,4V leuchtet die Spannungsgrenzwertanzeige LED grün, bei 14,8V gelb Halbkennlinie Es wartet 1 Minute.
- Liegt am Ende der 1 Minute eine Spannungsbegrenzung vor (es hat sich dem eingestellten Wert um 0,2V angenähert), halbiert es den hier gemessenen Strom und lädt damit weiter.
/>( Wenn z. B. „die Hälfte“ eines bereits geladenen Akkus nur 4-5A benötigt, kann er nicht mit 14A geladen werden.)
- Wenn nach 1 Minute eine Strombegrenzung vorliegt, wird mit 14A geladen.
Erst wenn die Spannung das eingestellte Maximum erreicht hat, halbiert sie sich erst.
Die Ladestatus-LED blinkt grün/rot, um die Ladekapazitätsmessung anzuzeigen.
Falls Sie das Ladegerät noch nicht angeschlossen haben Liegt die Netzspannung nur an der Batterie, bleibt diese LED nach einigen Blinkzeichen dunkel.
Für den Fall, dass die Leerklemmenspannung der angeschlossenen Batterie weniger als 8V beträgt, blinkt die Spannungsbegrenzungs-LED in der aktuellen Farbe.
